SOAL/TUGAS
Skenario :
Dalam kegiatan uji
kompetensi ini anda bertindak sebagai Network
System Administrator. Tugas anda sebagai Network System Administrator adalah merancang bangun dan
mengkonfigurasi sebuah Wifi Router yang berfungsi sebagai Gateway Internet,
Hotspot dengan RADIUS,Web Proxy, dan Firewall, kemudian internet tersebut
di-share ke client melalui jalur kabel dan wireless secara DHCP.
Dengan Opsi konfigurasi
sebagai berikut:
Konfigurasi Wifi Router
1. Identitas Router
2. DNS = Sesuai dengan DNS yang diberikan ISP
3. NTP = Yes
4.
Web
Proxy dengan Cache Administrator = nama_peserta@sekolah.sch.id
Jaringan
Internet
4.
IP
Address = Sesuai dengan Network yang diberikan ISP
5.
Gateway
= Sesuai dengan IP yang diberikan oleh ISP
Jaringan
Lokal (LAN)
6.
IP
Address = 192.168.100.1/25
7.
DHCP
Pool sebanyak 99 Client
8.
Buat
firewall agar IP 192.168.100.2-192.168.100.50 tidak dapat ping ke router
9.
Buat
firewall agar IP 192.168.100.51-192.168.100.100 tidak dapat ping ke client wireless
10.
Buat
rule agar setiap akses ke router tercatat di logging dan tersimpan di disk
Jaringan
Wireless (WIFI)
11.
IP
Address = 192.168.200.1/24
12. SSID = nama_peserta@Proxy
13.
DHCP
Pool sebanyak 99 client
14.
Membuat
20 account hotspot secara random di RADIUS
15.
Account
hotspot hanya bisa menggunakan internet pada pukul 07.00 - 16.00
Buat
firewall yang memblokir
16.
Blocking
Site = https://www.linux.org
17.
Blocking
File = .mp3, .mkv
Langkah Kerja :
1. Menerapkan
prosedur kesehatan, keselamatan kerja dan keamanan kerja yang diperlukan
2.
Melakukan
pemasangan kabel UTP
3.
Melakukan
pemasangan dan konfigurasi jaringan lokal (LAN)
4.
Melakukan
pemasangan dan konfigurasi jaringan lokal (WAN)
5.
Melakukan
pemasangan dan konfigurasi jaringan lokal (WLAN)
6.
Melakukan
konfigurasi DHCP Server
7.
Melakukan
konfigurasi Firewall pada router
8.
Melakukan
instalasi dan konfigurasi Hotspot+RADIUS
9.
Melakukan
konfigurasi Server/Router (WebProxy)
10.
Melakukan
Pengujian dari PC Client yang terhubung kabel :
a. IP DHCP Client
b. Koneksi internet
c. Blocking ping dari
client
d. Logging
11.
Melakukan
Pengujian dari smartphone yang terhubung wireless:
a.
Login user hotspot
b.
Blocking Site/
c.
Blocking File
d.
Blocking akses internet pada waktu yang telah ditentukan

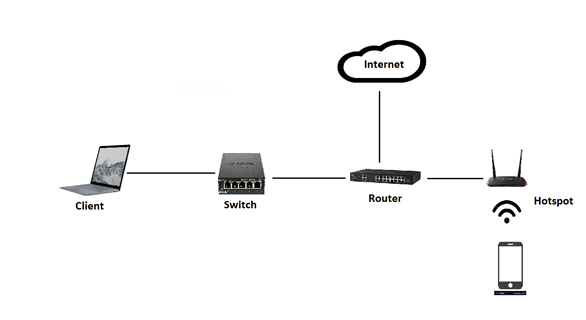

2. GAMBAR KERJA
